HAGER Kleinverteiler Volta, Unterputz, 3x12 Teilungseinheiten, IP30, mit Tür bestückt nach Auswahl.
Sie bestellen - wir bestücken.
Eine neue Unterverteilung für Wohnung, Etage, Garage oder Hobbyraum benötigt? Kein Problem!
Wir bauen Ihre neue Verteilung nach Ihren Wünschen zusammen. Wählen Sie hier Ihre benötigte Kombination aus und wir liefern Ihnen den Verteiler Anschlussfertig vorverdrahtet - Plug and Play.
Dazu verwenden wir nur fabrikneue Komponenten inkl. benötigtem Zubehör, wie z.B. Phasenschienen, Endkappen, N-Klemme für die Fehlerstromschutzschalter.
Alles wird von uns verdrahtet mit 10mm² flexibler Aderleitung in den genormten Farben. Natürlich mit den passenden Aderendhülsen.
Bei mehreren Fehlerstomschutzschaltern bekommen Sie im Anschlussbereich eine zusätzliche blaue N-Klemme passend beschriftet.
Alle Schrauben werden von uns mit einem Drehmomentschrauber entsprechend der Hersteller Drehmomentangaben festgezogen, trotzdem müssen Sie bei Montage nochmal alle Schrauben prüfen und nachziehen, falls sich durch den Transport doch was gelockert hat.
Auf Wunsch liefern wir Ihnen vor Versand einen Stromlaufplan mit und erstellen ein Meßprotokoll ihrer neuen Unterverteilung und der Fehlerstromschutzschalter gemäß DGUV Vorschrift 3 für ortsfeste Anlagen mit unserem Prüfgerät.
Bitte beachten Sie, das Sie nach Einbau der Unterverteilung Ihre angeschlossene elektrische Anlage auch prüfen sollten. Sie können sicher sein, das alles nicht nur gut aussieht sondern auch sicher bis zur Steckdose ist.
Bitte beachten Sie auch, das diese Unterverteilung nur in trockene Räume ohne Luftfeuchtigkeit montiert werden darf. Wenn es eine erhöhte Luftfeuchtigkeit gibt, nehmen Sie bitte Unterverteilungen der Kategorie Feuchtraum. Beachten Sie auch die örtlichen Vorschriften zur Restwandstärke hinter der Unterverteilung und den Einbau in Wänden zu einem Badezimmer.
Wenn Ihnen hier Ihre Unterverteilungs Wunschkombination fehlt, Nutzen Sie die Funktion "Fragen zum Produkt" und wir senden Ihnen ein Angebot zu über Ihre Wunschkomponenten. Gerne können wir Ihnen auch andere Geräte einbauen, Stromstoßschalter, Klingeltransformatoren, Netzgeräte und vieles mehr.
Bei uns bekommen Sie alles!
-
Produktbeschreibungen der verwendeten Komponenten
HAGER Kleinverteiler Aufputz Kunststoff IP30 VAxxCN
Kleinv.,Volta,APV, IP30,ohne Tür. Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit max. 70 mm Einbautiefe nach Maßnorm DIN 43880. Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Geräteträger aus verzinktem Stahlblech und DIN Hutschiene zum Einbau von Modulargeräten nach DIN 43880. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise. Hinweis: Tür aus Stahlblech ist nicht enthalten (Zubehör).HAGER Kleinverteiler Unterputz Kunststoff IP30 VUxxNC

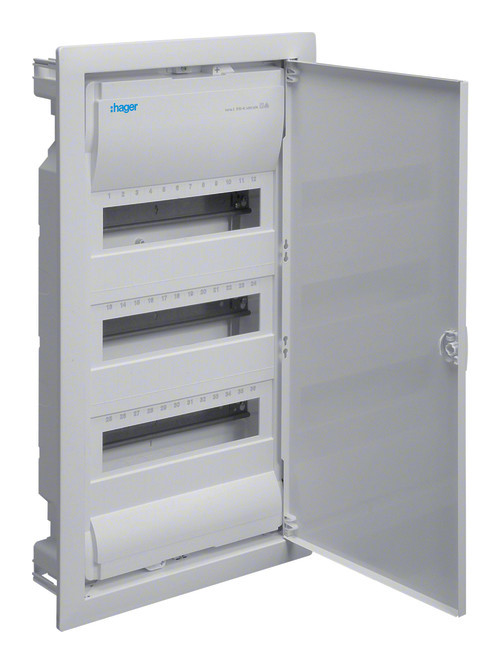

Kleinv.,Volta,UPV, IP30,Tür. Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig
HAGER Kleinverteiler Hohlwand Kunststoff IP30 VHxxNC
Kleinv.,Volta,HWV,IP30,Stahlbl.tür. Installationskleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und sowie integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern.
HAGER Kleinverteiler AP 2x12TE Kst IP65 VEx12DN
Kleinverteiler,vector,APV,IP65,24PLE,mit Rangierkanal. Installationskleinverteiler AP aus Kunststoff, nach DIN EN 60670-24, nach DIN 43871. Zum Einbau von Geräten bis 63 A nach Maßnorm DIN 43 880 mit 70 mm oder 85 mm Einbautiefe, Bemessungsspannung AC 400 V/50 Hz. Bestehend aus Kunststoffunterteil mit Hutprofilschiene aus verzinktem Stahlblech, Vorprägung für metrische Leitungseinführungstüllen (oben, unten), seitliche Vorprägungen für Verbindungstüllen zur Verbindung von zwei oder mehreren Verteilern nebeneinander. Eingebaute PE/N-Klemmen Schnellsteckklemme, Oberteil mit 46 mm Geräteschlitz. Klarsichttür frontbündig, rechts oder links anschlagbar, plombierbar, abschließbar, Verteiler anflanschbar.HAGER Ausschalter REG 3S 63A 400V 2,5TE SH363N
Kompaktschalter 63A 3 Schließer 400V AC 2,5PLE. Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1) mit VDE Zeichen, Berührungsschutz nach DIN VDE 0106-100.
DEHN Überspannungsableiter TN-S 230VAC 1,5kV 4TE DG M TNS 275
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643‐11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo‐Dynamik‐Control. Zum Schutz von Niederspannungs‐Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz‐Schutzzonen‐Konzept an den Schnittstellen 0B– 1 und höher.
Leitungsschutzschalter 1 polig 6kA B-Charakteristik 13A 1 Modul. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11), Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
HAGER Leitungsschutzschalter AC B 13A 1p 415V 6kA 1TE MBN113
HAGER Leitungsschutzschalter AC B 16A 1p 400V 6kA 1TE MBN116
Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 Modul. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11), Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.HAGER Leitungsschutzschalter AC B 16A 3p 415V 6kA 3TE MBN316
Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A 3 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11), Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.HAGER Leitungsschutzschalter AC B 32A 3p 415V 6kA 3TE MBN332
Leitungsschutzschalter 3 polig 6kA B-Charakteristik 32A 3 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11), Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Leitungsschutzschalter 4 polig 6kA C-Charakteristik 32A 4 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11), Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
HAGER Leitungsschutzschalter AC C 32A 4p 415V 6kA 4TE MCN432
Fehlerstromschutzschalter 4 polig 6kA 40A 30mA Typ A. Fehlerstrom-Schutzschalter (FI) nach DIN EN 61008-2-1, VDE 0664 Teil 10 + 11, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Draht-Einschiebe-Schutz, Bi-Connect-Klemmen unten, externe blaue Test-Taste. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.
HAGER RCCB FI-Schutzschalter Typ A 4p 400V 40A 0,03A 4TE REG CDA440DHAGER RCCB FI-Schutzschalter Typ A 4p 400V 63A 0,03A 4TE REG CDA463D
Fehlerstromschutzschalter 4 polig 6kA 63A 30mA Typ A. Fehlerstrom-Schutzschalter (FI) nach DIN EN 61008-2-1, VDE 0664 Teil 10 + 11, Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Draht-Einschiebe-Schutz, Bi-Connect-Klemmen unten, externe blaue Test-Taste. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.
Fehlerstromschutzschalter 4 polig 10kA 63A 30mA Typ B. Allstromsensitiver Fehlerstrom-Schutzschalter (FI, RCCB) nach DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11), DIN EN 61543 (VDE 0664-30) und DIN EN 62423 (VDE 0664-40). Kurzzeitverzögerter FI zum Schutz vor glatten Gleichfehler- und Wechselfehlerströmen im Frequenzbereich bis 2 kHz. Zur Einhaltung der Anforderungen aus den Installationsnormen DIN VDE 0100-410 und DIN VDE 0100-530. Berührungsschutz IP2x nach DIN VDE 0106 Teil 100. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). Anschlussklemmen mit Bi-Connect-Klemmen unten, externe blaue Test-Taste, Typ B. Betriebsanzeige, Hutschienenschieber oben und unten für leichte Installation. Alle Produkte mit VDE Zeichen. Beschriftungsmöglichkeit direkt am Gerät.
HAGER FI-Schutzschalter Typ B 4p 400V 63A 30A 4TE REG CDB663E
HAGER Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 12 Module
Phasenschiene für passende Modulargeräte. Nennstrom: 63 A Bemessungsbetriebsspannung Ue: 230 / 400 V Polanzahl: 3 P Anschlussart: Schraubtechnik / Quick Connect Anschlussquerschnitt bei starrem Leiter: 10mm² mit Endkappen
Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen.
ELTAKO Drehstromzähler 3x80A elektr digi ungeeicht B 65A DSZ15DE-3x80AELTAKO Drehstromzähler 3x80A elektr digi geeicht B DSZ15D-3x80A MI
Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fl ießenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Zähler ist geeicht und zu Abrechnungszwecken geeignet.
weitere Komponenten die verwendet werden, sind hier nicht näher aufgeführt, entsprechen aber dem Stand der Technik.
Weitere Komponenten
